# 小工具
# 特殊线型

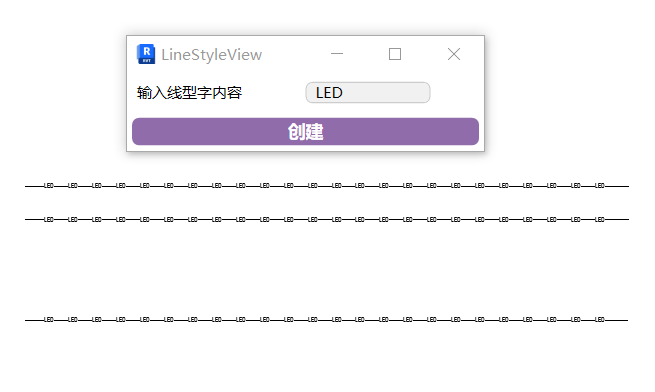

可以在线的基础上增加不同符号文字达到区分线型；
- 参数解析
输入文字内容：需在线段中显示的文字。
- 操作步骤
- 点击功能，输入文字内容，点击创建。
- 选择绘制方式和线型样式，在视图中绘制（3D视口无法创建）。
- 创建完成后，按两次Esc键退出，生成特殊线性。
注：项目中第一次创建的时候生成有延时，再次创建后可同步补充
Bi站视频演示看这里 → 特殊线型 (opens new window)
# 工具箱

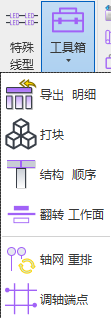

使用频次低的工具会合并到工具箱中，减少界面占用（不代表没用哦！）
# 导出明细
导出选择的明细表，可多次导出自动重命名版本；
- 操作步骤

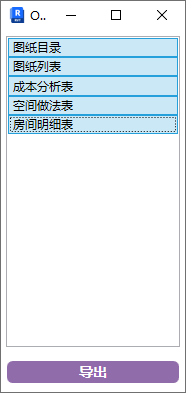

- 选择需要导出的明细表，按住Ctrl可以点击加选，Shift可以选中第一个到后面一个中间所有的选项。

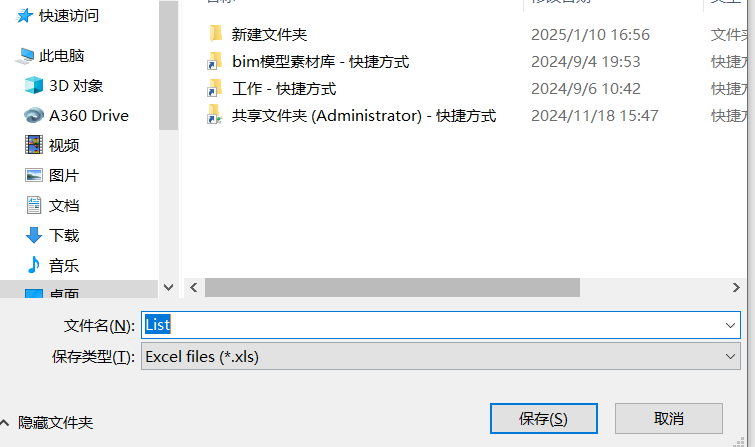

- 点击导出，在弹窗中选择所需要保存的位置点击保存即可。
Bi站视频演示看这里 → 导出明细 (opens new window)

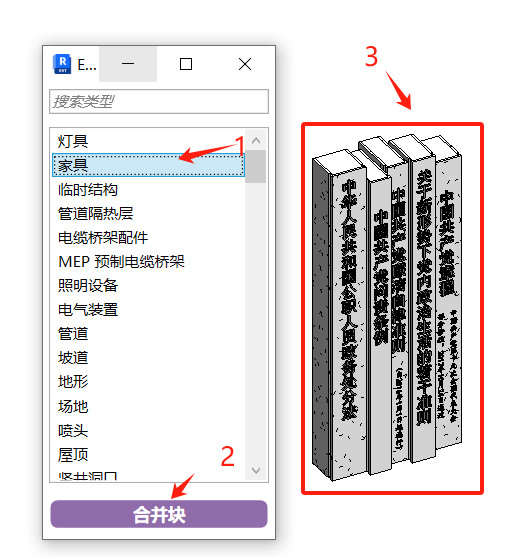

# 打块
对组合模型打块成一个单独几何体；
- 参数解析
窗口中的类型为打块之后的类型归类；
- 操作步骤
选定类型→点击功能区合并按钮→框选目标模型；
生成的模型默认叠加在原来的位置，可以通过阶段分离也可以选择方式查看打块的结果；
当前功能常被用来对多个元素创建的物体进行打包成一个整体，用于单个统计；
也可以用于对项目文件或者族的加密处理，只保留模型的几何信息和材质；
Bi站视频演示看这里 → 打块 (opens new window)

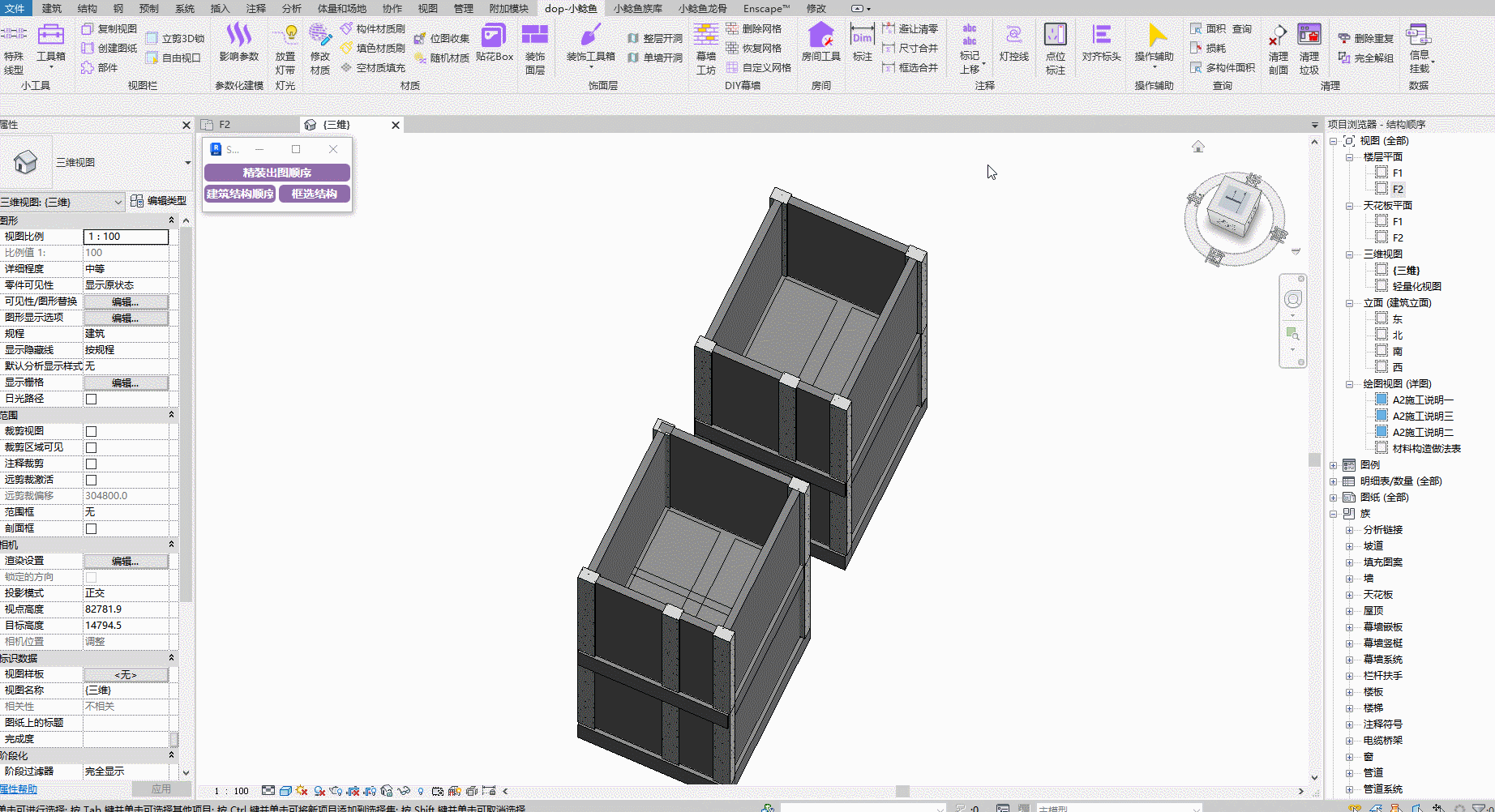

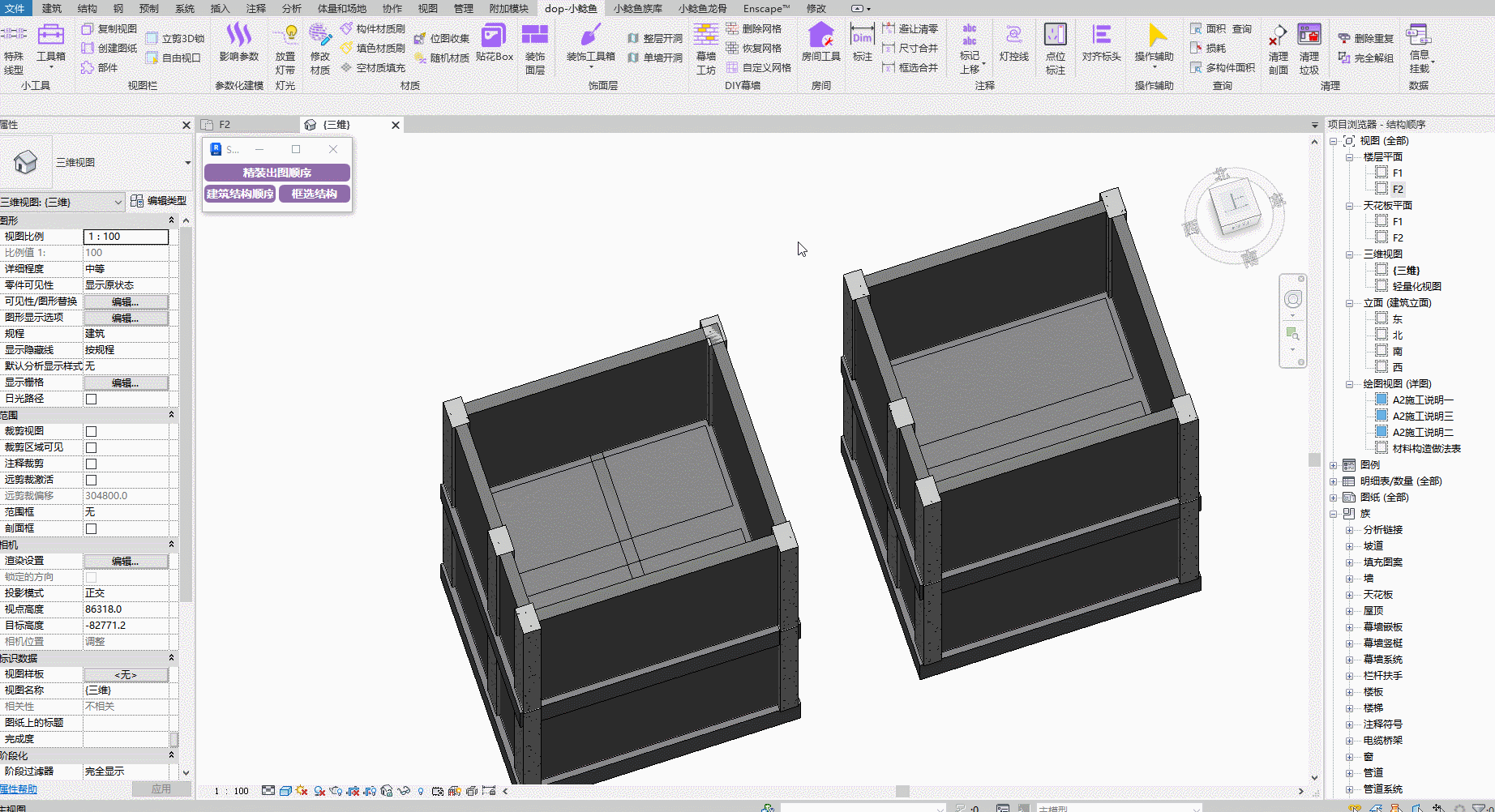

# 结构顺序

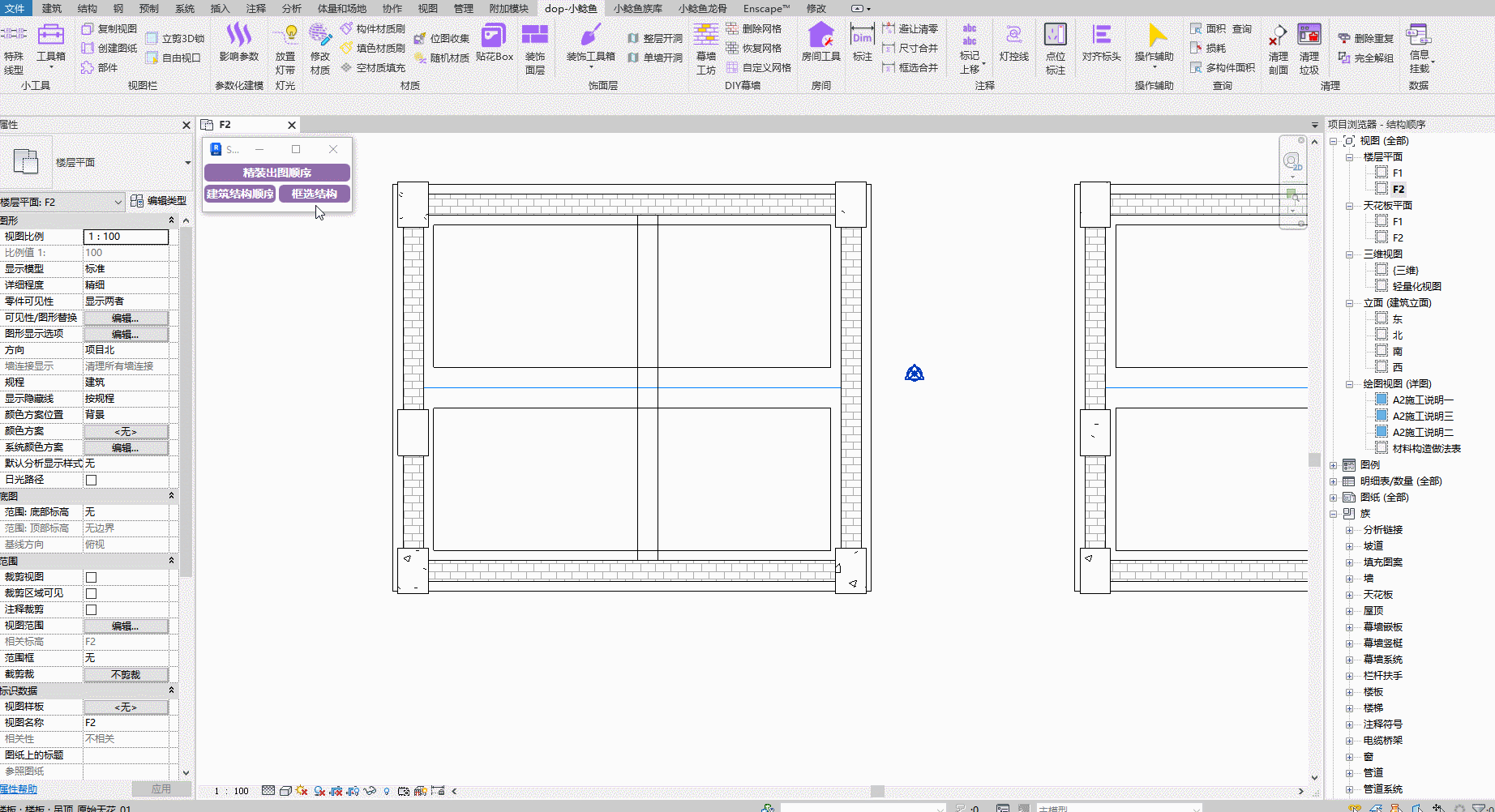

本工具通过调整梁板柱构件显示顺序实现图纸优化：优先柱体覆盖楼板，楼板覆盖梁体。该规则适用于精装修设计阶段，结构专业谨慎使用。
- 操作步骤
在对应的视图中点击对应房间的楼板进行视图优化，避免在视图中看到梁结构的显示；
Bi站视频演示看这里 → 结构顺序 (opens new window)
# 翻转工作面
对于在设定工作平面没有实体放置的基于面的族进行翻转（如天花上裸顶在指定标高放置的一些族）

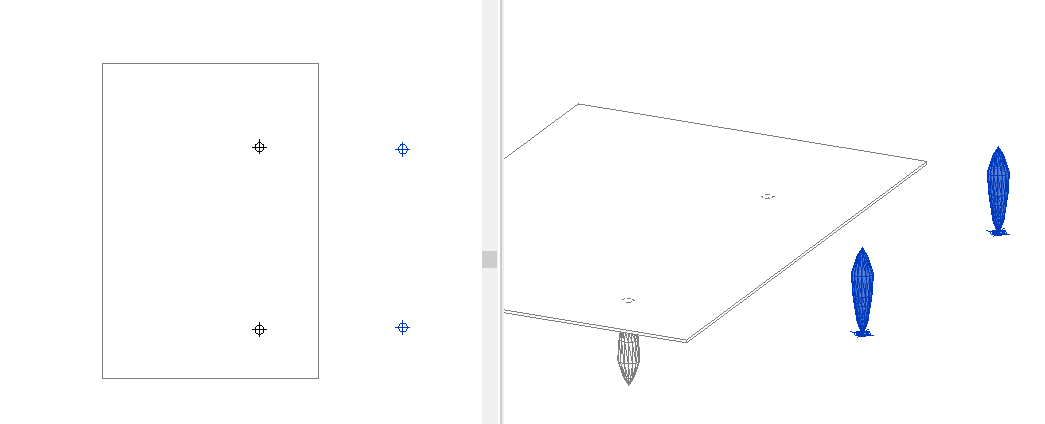

在放置基于面的族时，若以几何面为参照，族方向正确。但仅靠参照工作面放置，族就会如图所示默认朝上，这可能影响后续设计，致使模型构建与预期有偏差 。
以在指定标高创建灯具为例，若灯具族因参照工作面而默认朝上，需进行翻转。批量选中要翻转的灯具族，点击对应按钮，即可完成方向调整 。
# 轴网重排
轴网智能编号，支持水平轴网按阿拉伯数字（1-99）、垂直轴网按大写字母（A-Z）自动生成连续编号。
字母编号，跳过 I 和 O
当前只对横平竖直的轴网编号有效；

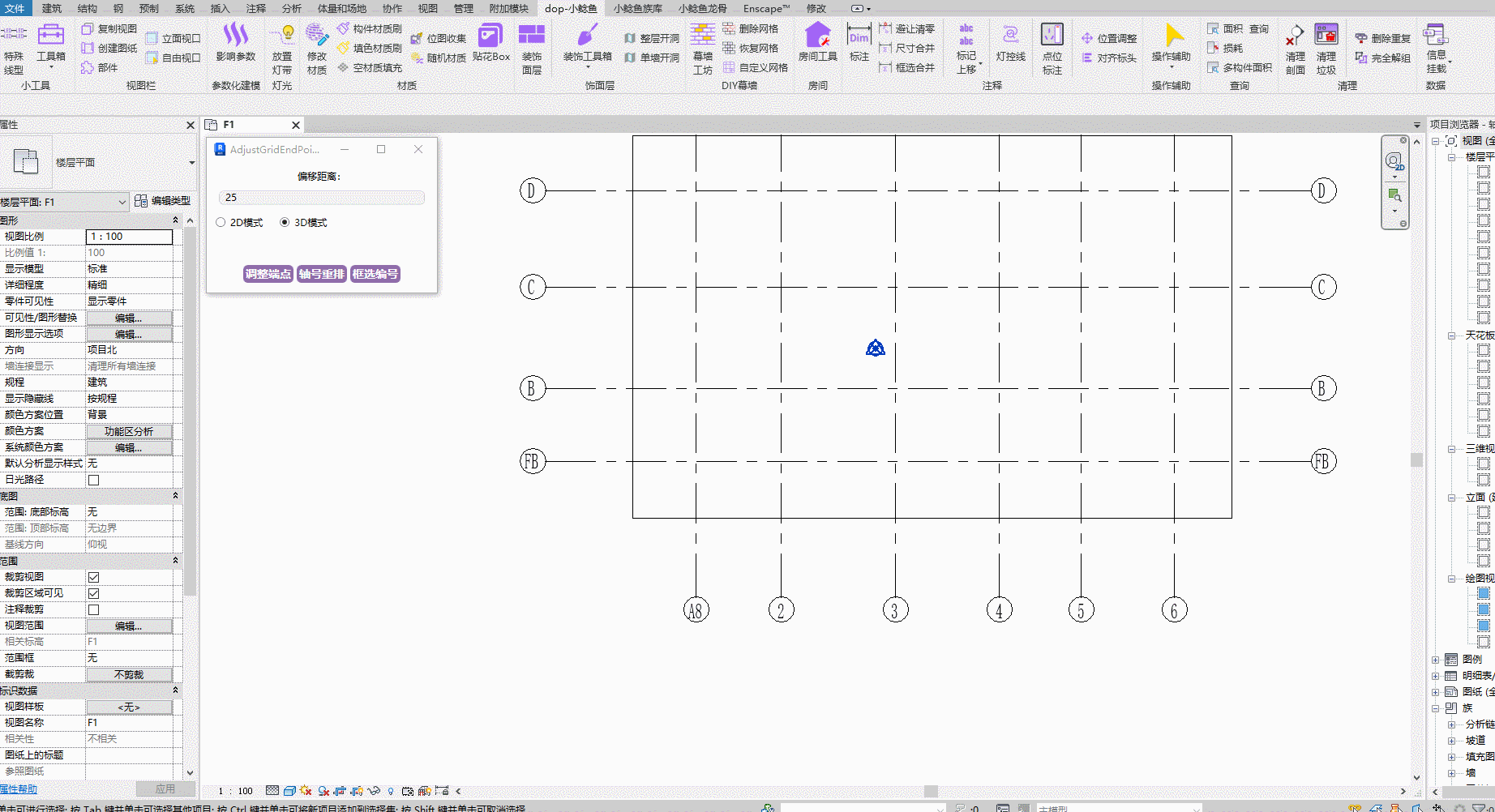

# 调轴端点

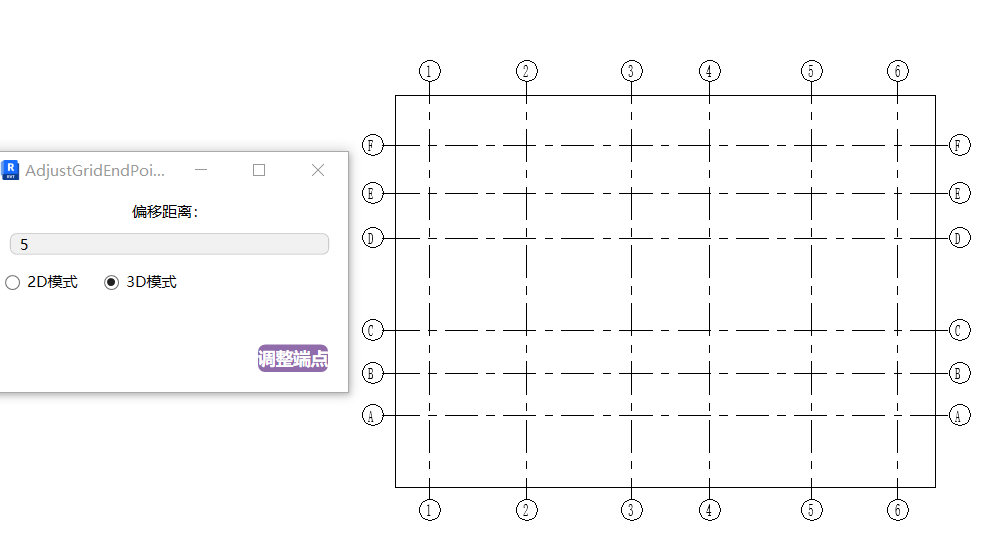

依据当前视图裁剪边界智能定位轴网端点坐标，实现轴网端点位置自动校准。
- 参数解析

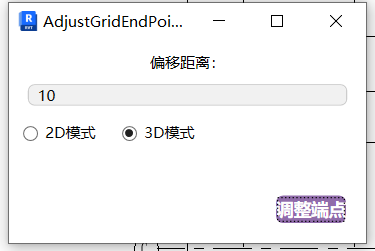

偏移距离：轴网标头与裁剪视图范围框之间的距离（为打印图纸上的实际距离）。
2D模式：采用视图独立映射机制，保持各个视图平面参数独立运算，仅反映当前视图参数状态。
3D模式：实现三维视图参数修改自动同步至关联视图轴网系统，确保全模型空间基准统一。
- 操作步骤

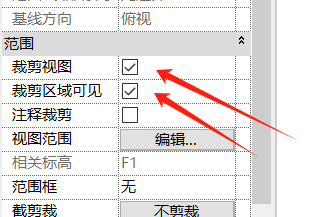

- 完成轴网创建后，激活视图裁剪边界与裁剪区域显示功能，调整裁剪视口的范围，执行结果。
对于端点偏移位置的调整可多次进行，直到达到自己需要的效果；
Bi站视频演示看这里 → 轴网重排、调轴端点 (opens new window)
