操作辅助

操作辅助

帮助快速在项目中选择自己需要的构件

Bi站视频演示看这里 → 选择辅助 (opens new window)

类别选择

根据点选元素的类别，使选择只选择对应的类别元素,建议设置快捷键使用

更新操作方式，可以多次框选需要的元素，esc退出选择命令得到筛选的元素

名称选择

根据点选元素的名称，使选择只选择同名的元素，建议设置快捷键使用

更新操作方式，可以多次框选需要的元素，esc退出选择命令得到筛选的元素

---

Bi站视频演示看这里 → 快速均分 (opens new window)

同名均分

对选择同名构件进行均分排列，原则是按照首尾不懂，中间均分，墙类型除外，只会在平行墙间均分；

常使用到户型绘制的时候快速均分墙的间隔；

多类别均分

对选中的多类别的构件进行均分，当有线性元素（墙）参与的时候就按照平行墙的间距均分；

---

墙剪切

通过框选的方式对相交墙的位置进行剪裁；

注意使用的时候要保证墙上没有创建门等基于墙的族，所以建议项目初期户型结构绘制的时候使用

Bi站视频演示看这里 → 墙剪切 (opens new window)

主视图ID

给项目中的立面视图，剖面视图等二次生成的视图添加生成他们主视图的ID

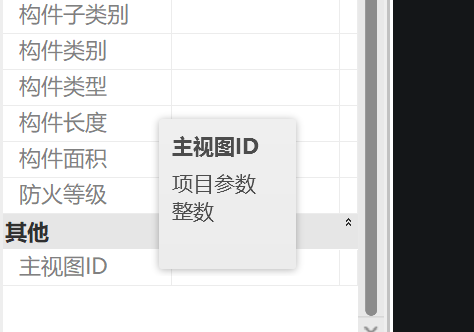

添加项目参数 “主视图ID” 参数类型为整数，添加元素给视图

视图跳转

立面剖面等视图快速跳转到他们的主视图；

建议添加快捷键操作

Bi站视频演示看这里 → 主视图ID/视图跳转 (opens new window)
