# DIY幕墙

# 工字分割

alt text

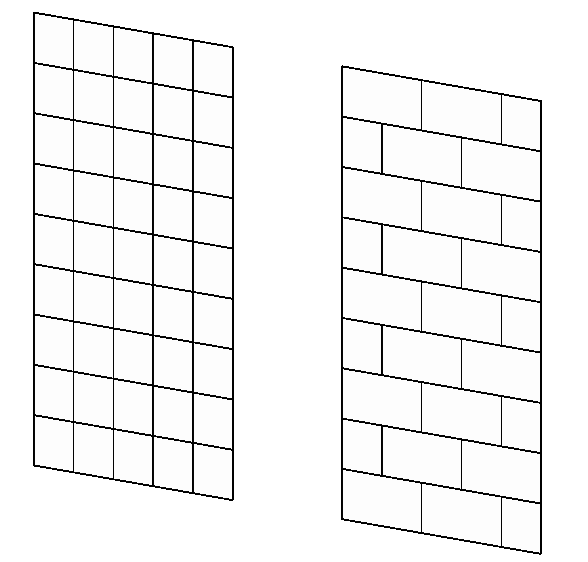

对幕墙系列工字化分割

alt textalt text

适用幕墙和玻璃斜窗类型，工字分割的方向可以二次点击切换；

在处理工字分割尺寸的时候，是间隔删除网格的方式，比如300 * 600砖工字铺贴，网格的设置就需要是300 * 300；

Bi站视频演示看这里 → 工字分割 (opens new window)

# 随机面板

alt text

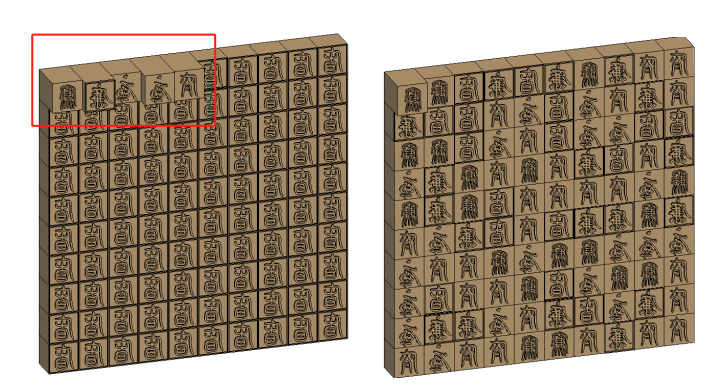

对一个幕墙上包含的嵌板类型进行随机化

  • 操作步骤

创建幕墙，先按照需要类型中的一个来创建，之后把需要随机出现的嵌板类型都替换到当前幕墙上，然后点击功能再点击幕墙即可生成随机化嵌板。可多次点击生成不同效果；

alt text

Bi站视频演示看这里 → 随机面板 (opens new window)

# 随机网格

alt text

对幕墙网格进行随机化创建，特别用于文化墙的创建，创建中建议不要把规格设置太小，避免响应等待；

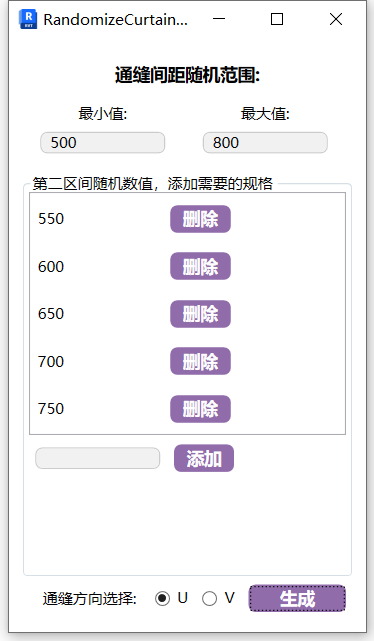

  • 参数解析

使用的幕墙类型必须为无默认网格划分。

alt text

  1. 最大最小值为通缝方向上间距随机化；

  2. 第二区间随机添加的规格为宽度的几个规格，拿砖为例就是有800 600 300 的砖，把他们随机水平切割成第一条中最大最小值，然后在随机排列；

  3. 通缝选择：按照幕墙网格生成的方向U为横向，V为竖向。

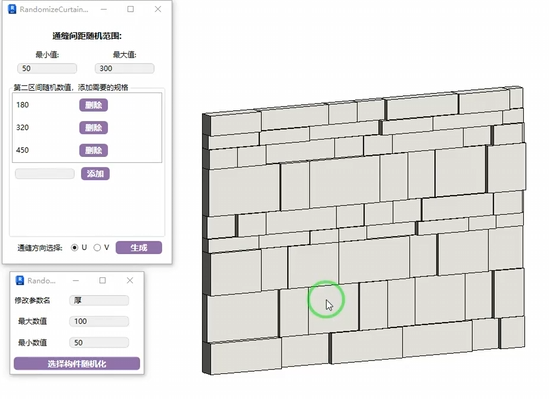

下图为生成效果案例；

alt text

Bi站视频演示看这里 → 随机网格 (opens new window)

# 删除网格

alt text

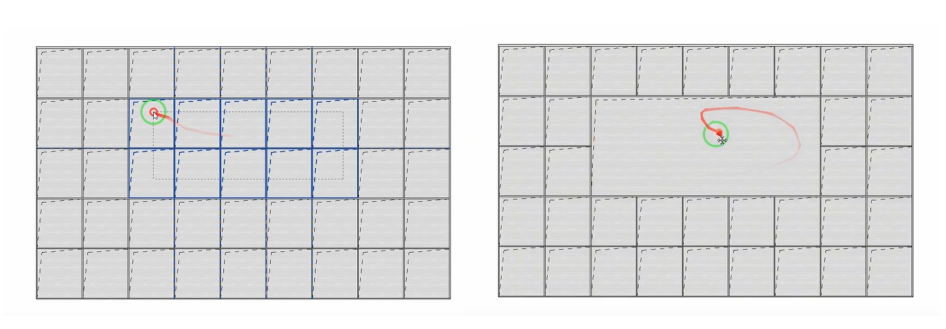

通过框选快速删除不需要的网格线

alt text

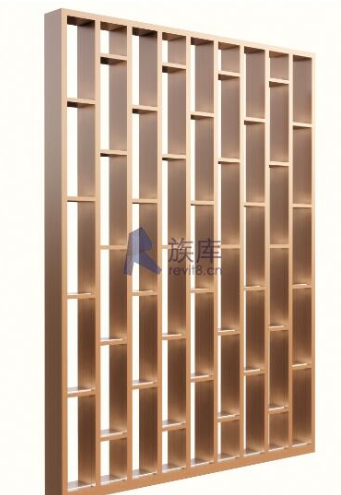

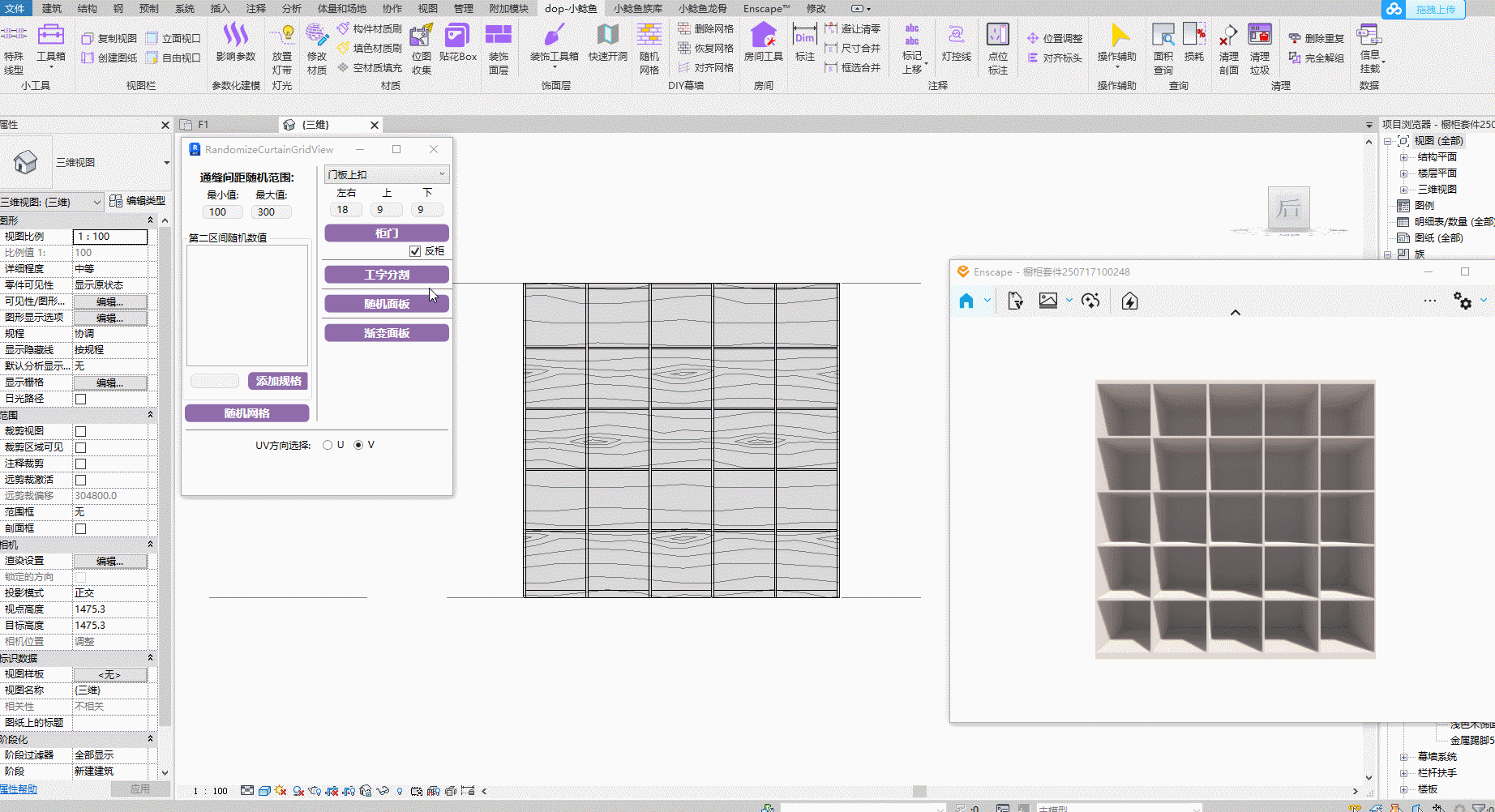

案例分享： 通过快速删除网格来创建出一些DIY的柜子分隔

# 恢复网格

alt text

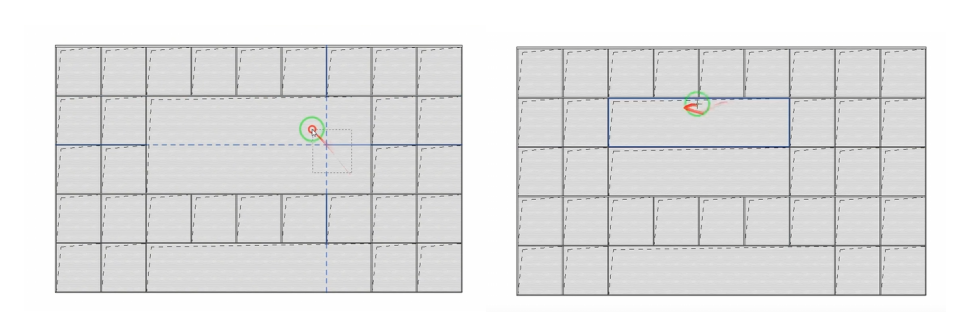

框选网格线快速恢复划分网格

alt text

点击需要恢复网格线的嵌板，然后框选需要恢复的网格线，蓝色显示线即为即将恢复的网格

Bi站视频演示看这里 → 删除网格、恢复网格 (opens new window)

# 对齐网格

alt text

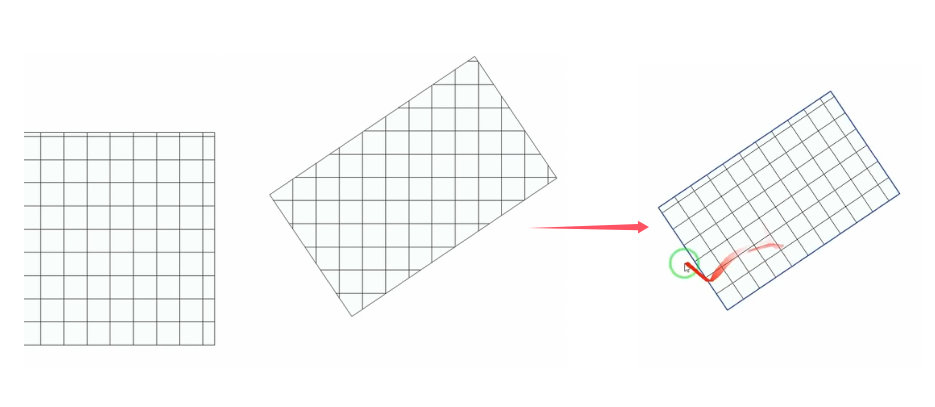

对玻璃斜窗创建楼板铺贴方式不水平的情况下进行网格对齐到指定边

alt text

操作时先选择要对齐的网格线，然后再点选要对齐的模型边界即可；

当生成效果没有对齐的时候，退回原始选择另外一条垂直网格线进行对齐，这里的对齐指的是网格线的方向对齐，具体起铺点还是玻璃斜窗的起点设置

Bi站视频演示看这里 → 对齐网格 (opens new window)
